|
Detalhes do produto:
|
| Dimensões: | 20-150mm | Material: | aço |
|---|---|---|---|
| Processo: | laminagem a quente forjada | ||
| Realçar: | Bolas de moagem de aço manganês,bolas de moagem de 150 mm,bola de aço de moagem forjada de 20 mm |
||

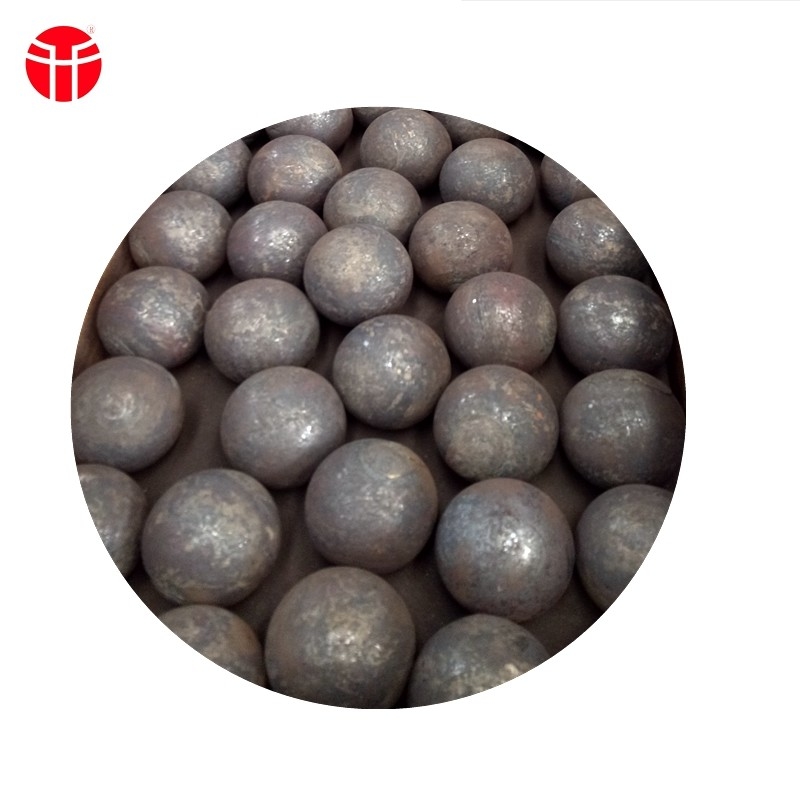

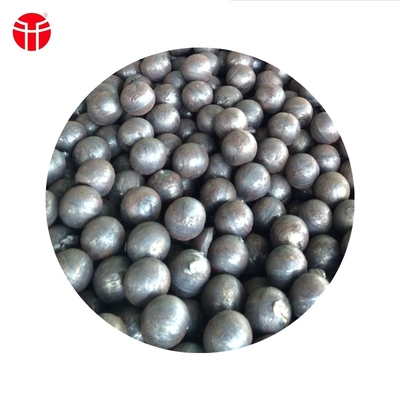

Moagem de bolas de mídia Moagem de bolas de aço bolas para moinho de bolas
Introdução de produtos
A esfera de aço forjada é dividida em esfera de aço de moagem de carbono, bola de aço de moagem de manganês e bola de aço de moagem especial.Bola de aço forjado é um dos nossos produtos de vantagem.As esferas de aço de 20-70 mm e 80-150 mm de diâmetro são produzidas, respectivamente, pela linha de produção automática avançada de laminação a quente e forjamento a quente.Bolas de moagem Huafu com dureza uniforme em alta eficiência devido à sua avançada tecnologia de têmpera.Em avançado, essas esferas de moagem apresentam dimensões de alta precisão, formato de geometria arredondada, alta dureza e boas propriedades mecânicas, resistência ao desgaste, sem deformação, sem quebra.
Manganêsaçobola de moagem eu
A esfera de moagem de aço manganês I é popular na Coréia, Japão e Coréia do Norte, o valor do impacto é superior a 12J/CM^2, o teor de manganês é de cerca de 0,6-1,0%.Este é o mais barato nas bolas de moagem de manganês.O desempenho como segue:
|
Composição química |
C(%) | Si(%) | Mn(%) | Cr(%) | Cu(%) | Mo(%) | P(%) | S(%) | |
| 0,48-0,56 | 0,17-0,37 | 0,6-1,0 | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,035 | ≤0,035 | ||
| Tamanho | 20-150mm (0,8 polegadas-6 polegadas) | ||||||||
|
Dureza |
Sério | Dureza | |||||||
| Dureza Padrão | 50-55HRC | ||||||||
| Alta Dureza | 55-60HRC | ||||||||
| Valor do impacto | ≥12J/CM^2 | ||||||||
| número de bolas | ≥12000 vezes | ||||||||
| Microestrutura | M+C(C-Carbide M-Martensita) | ||||||||
Bola de moagem de aço manganês II
Bola de moagem de aço manganês II com especialidade de alta dureza e resistência à corrosão.Usado principalmente em moinho de bolas úmidas em minas e fábricas de areia de quartzo. Foi exportado para Pure, México, Espanha, Índia, Austrália e África do Sul.O desempenho específico como segue:
|
Composição química |
C(%) | Si(%) | Mn(%) | Cr(%) | Cu(%) | Mo(%) | P(%) | S(%) | |
| 0,57-0,65 | 0,17-0,37 | 0,7-1,0 | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,035 | ≤0,035 | ||
| Tamanho | 20-150mm (0,8 polegadas-6 polegadas) | ||||||||
|
Dureza |
Sério | Dureza | |||||||
| Dureza Padrão | 53-58HRC | ||||||||
| Alta Dureza | 55-60HRC | ||||||||
| Valor do impacto | ≥15J/CM^2 | ||||||||
| número de bolas | ≥15000 vezes | ||||||||
| Microestrutura | M+C(C-Carbide M-Martensita) | ||||||||
Bola de moagem de aço especialEU
Esta bola de moagem é amplamente utilizada em todo o mundo.Dureza de alto volume e menos desgaste.A qualidade é bem aceita pelos clientes.Por favor, verifique o seguinte desempenho detalhado.
|
Composição química |
C(%) | Si(%) | Mn(%) | Cr(%) | Cu(%) | Mo(%) | P(%) | S(%) | |
| 0,72-0,80 | 0,17-0,37 | 0,8-0,9 | 0,5-0,6 | ≤0,25 | ≤0,3 | ≤0,035 | ≤0,035 | ||
| Tamanho | 20-150mm (0,8 polegadas-6 polegadas) | ||||||||
|
Dureza |
Sério | Dureza | |||||||
| Dureza Padrão | 58-63 HRC | ||||||||
| Alta dureza | 62-65HRC | ||||||||
| Valor do Impacto | ≥15J/CM^2 | ||||||||
| Número de bolas | ≥15.000 vezes | ||||||||
| Microestrutura | M+C(C-Carbeto M-Martensita) | ||||||||
Esfera de moagem de aço especialII
Esta esfera de aço de moagem é um novo tipo de esfera de aço, boa tenacidade e sem quebra.É o novo favorito dos usuários.Desempenho como segue:
|
Composição química |
C(%) | Si(%) | Mn(%) | Cr(%) | Cu(%) | Mo(%) | P(%) | S(%) | |
| 0,58-0,65 | 1,60-1,90 | 0,65-0,80 | 0,70-0,90 | ≤0,25 | ≤0,3 | ≤0,035 | ≤0,035 | ||
| Tamanho | 20-150mm (0,8 polegadas-6 polegadas) | ||||||||
|
Dureza |
Sério | Dureza | |||||||
| Dureza Padrão | 58-63HRC | ||||||||
| Alta dureza | 62-65HRC | ||||||||
| Valor do Impacto | ≥18J/CM^2 | ||||||||
| Número de bolas | ≥18.000 vezes | ||||||||
| Microestrutura | M+C(C-Carbeto M-Martensita) | ||||||||
Pessoa de Contato: Mrs. Anne Wang
Telefone: 86-15650016520
